纯电动铰接式新能源扫地机 QX-DD800LX

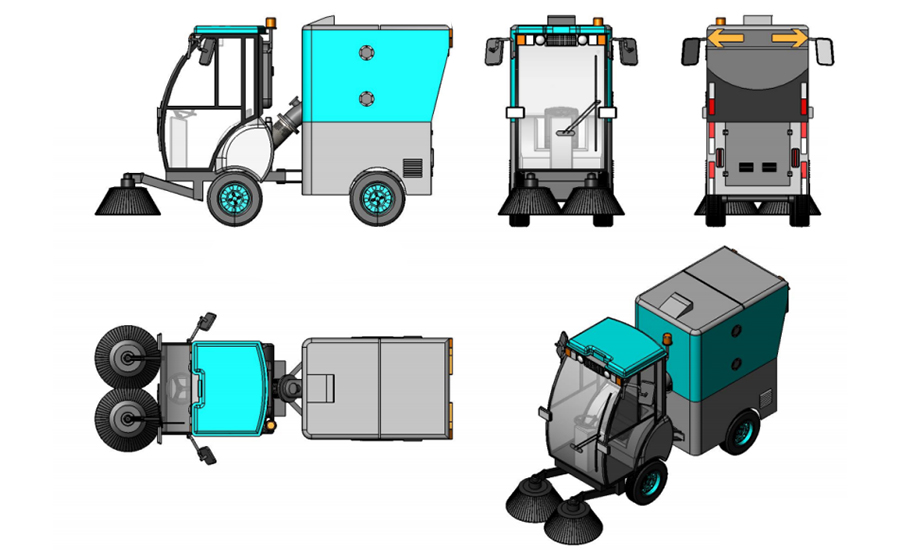

产品尺寸图 （3949*1200*2150mm）

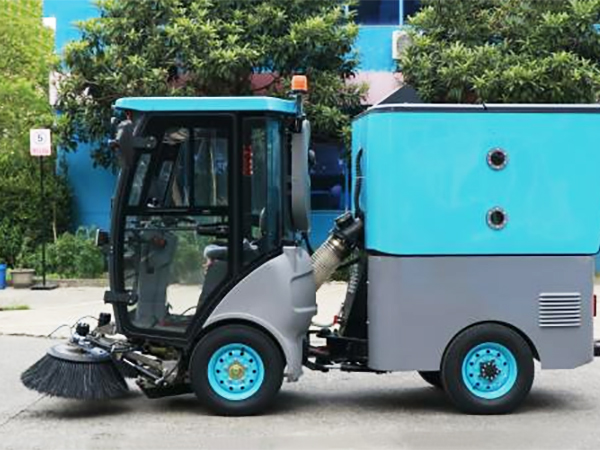

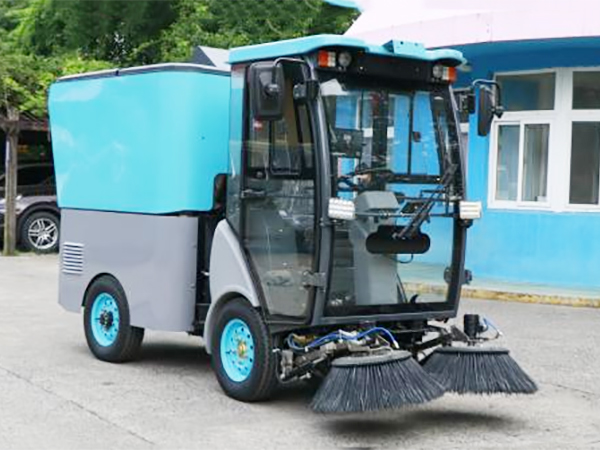

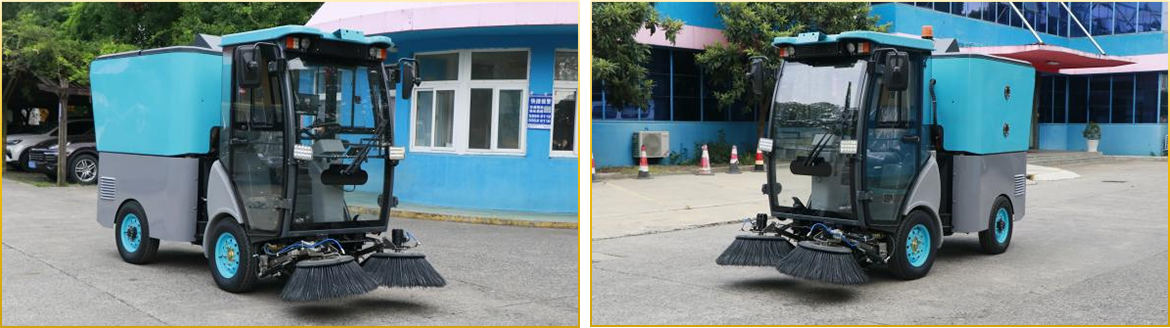

1、前左右45度

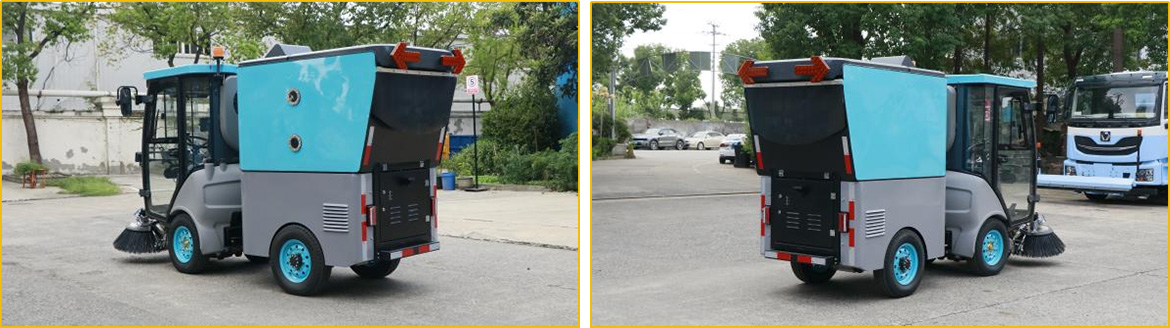

2、后左右45度

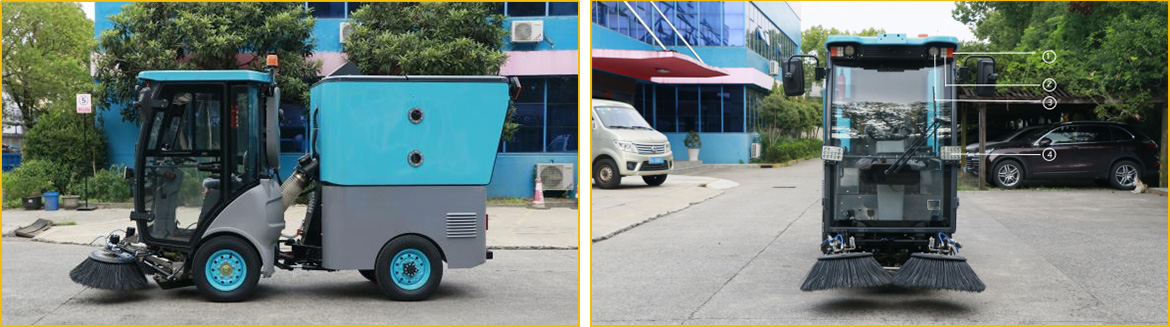

3、两侧正前

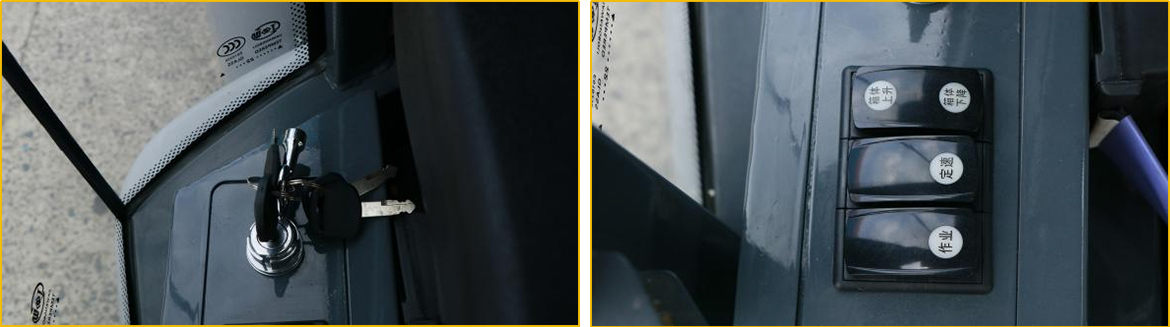

1、启动开关　/　扫把操纵集成按钮

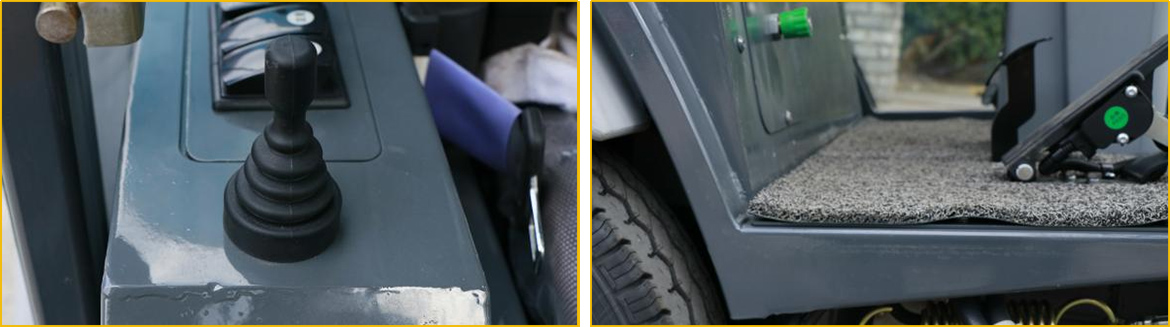

2、操纵把　/　橡胶防滑垫

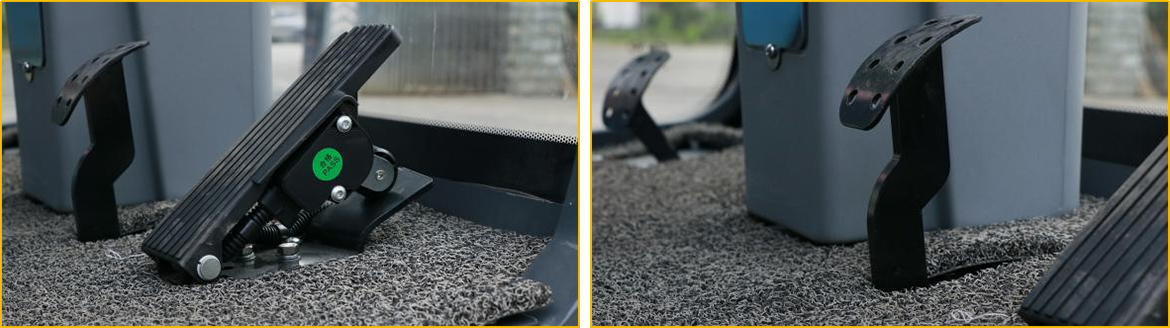

3、电门　/　油门





4、脚刹　/　水杯盛放处

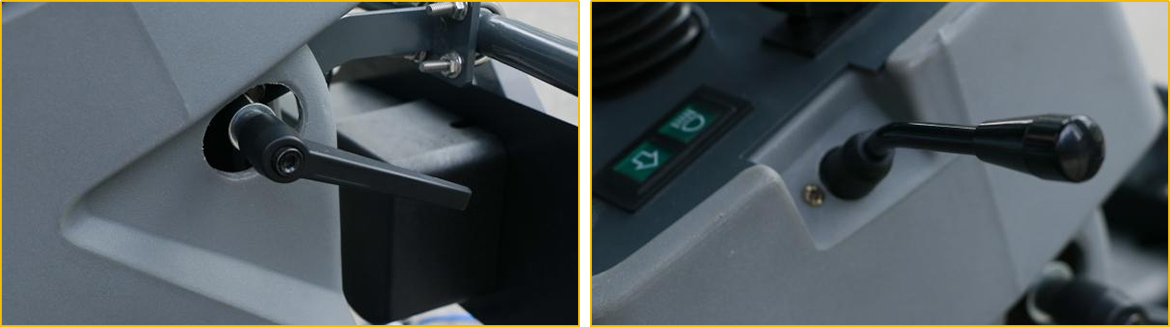

5、水箱开关　/　垃圾斗操纵把2





6、保险开关　/　气弹簧座位增加驾驶舒适度





7、音频控制系统　/　认准启秀铭牌

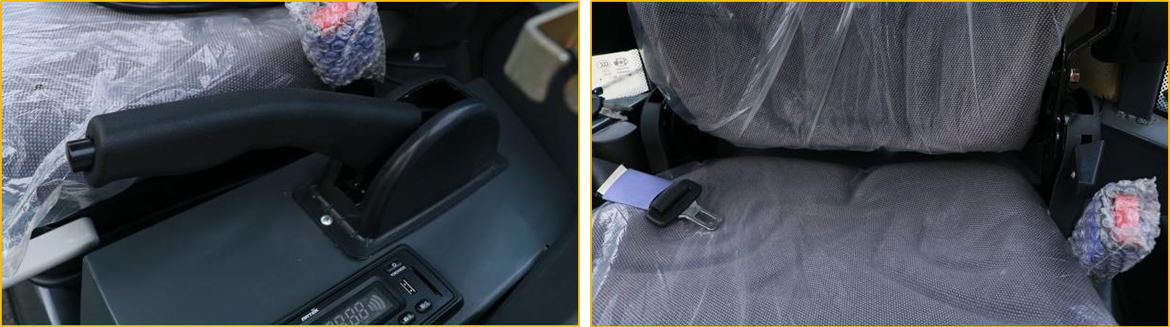

8、车辆手刹　/　车辆安全带





9、可收放扶手　/　转向灯集成按钮

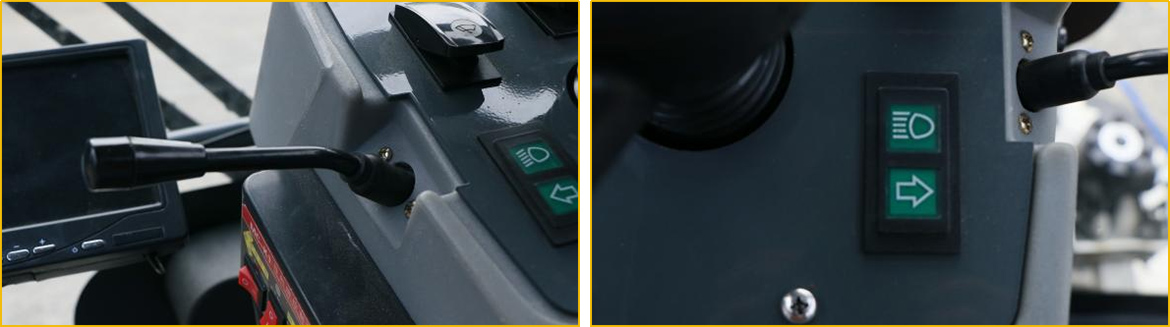

10、升降控制系统　/　大灯及转向灯按钮（右）





11、大灯及转向灯按钮（左）　/　方向盘

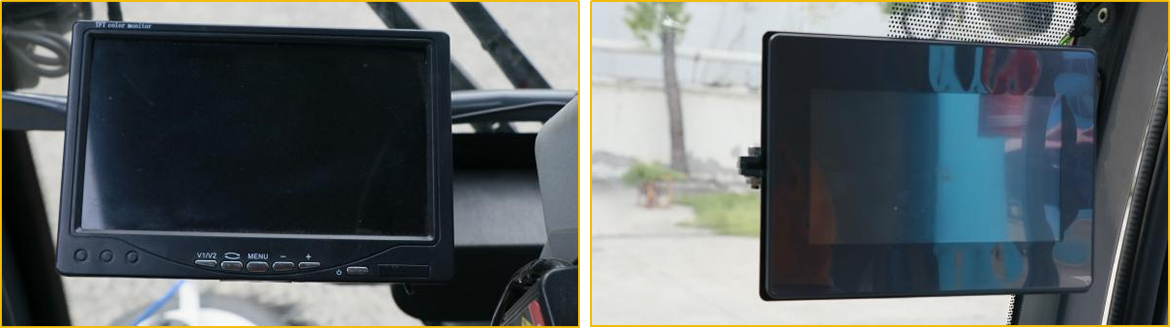

12、车辆液晶主屏幕（功能设置）　/　车辆液晶副屏幕（车联状态实时监测）

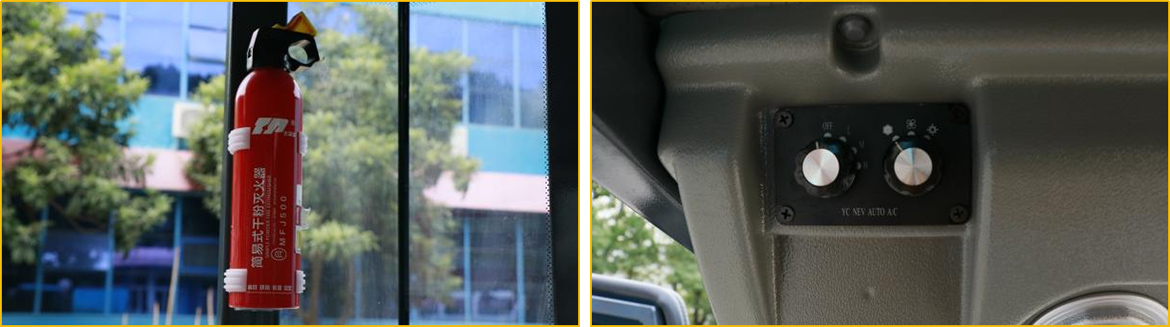

13、消防灭火器　/　空调调节开关

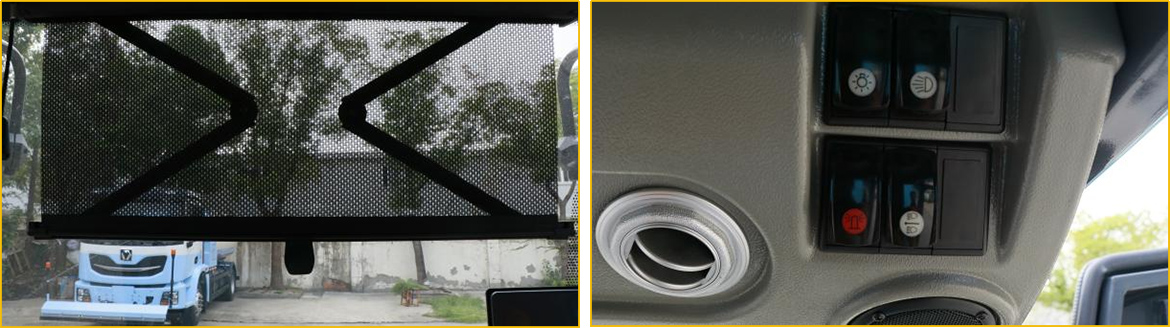

14、防晒网　/　车辆内部及大灯按钮集成

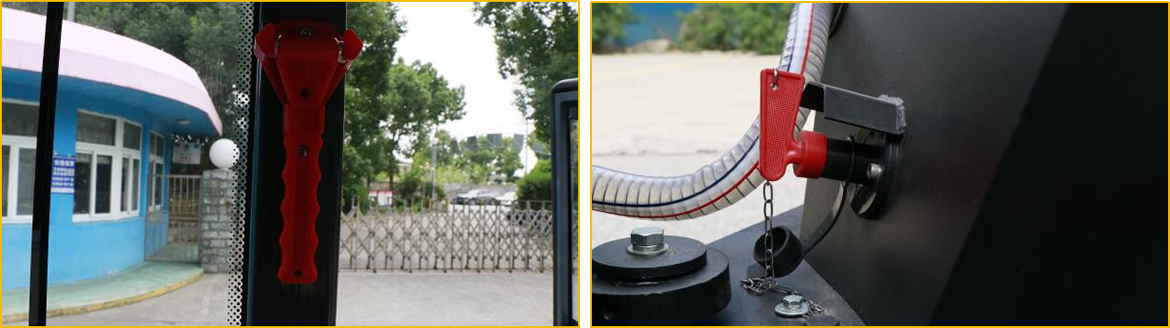

15、破窗锤　/　电源启动开关

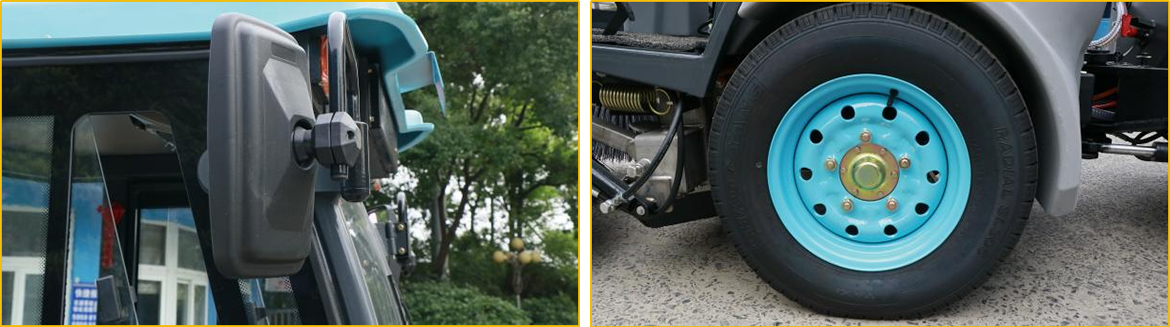

16、车辆后视镜　/　不锈钢钢圈轮胎

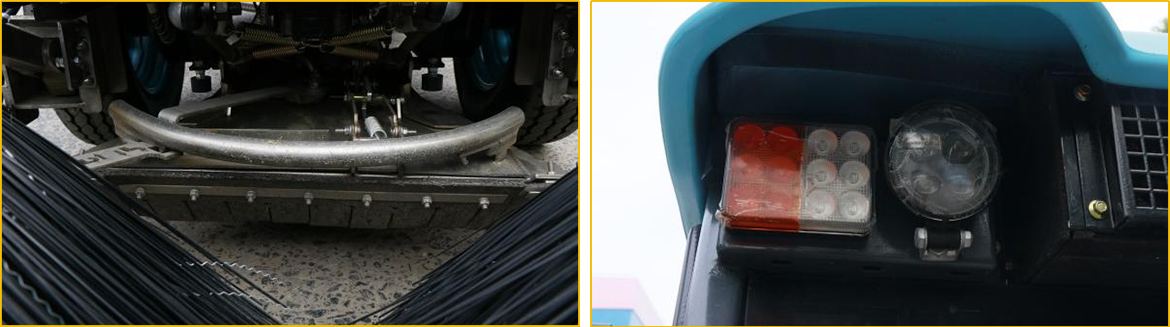

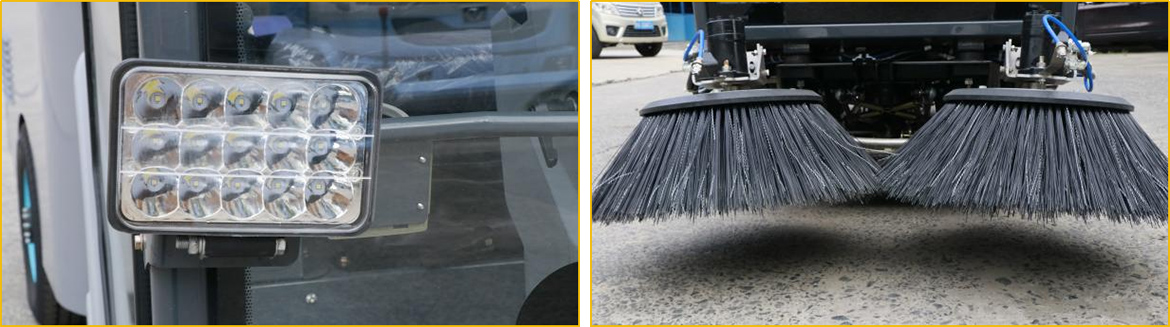

17、车辆大灯（下）　/　升降开合式清扫扫帚





18、收集箱位于扫帚方　/　车辆大灯及警示灯（上）

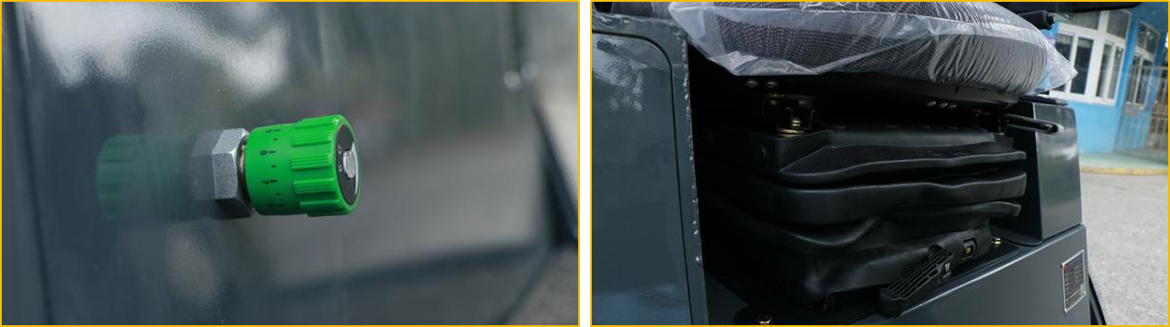

19、压力表　/　加水口

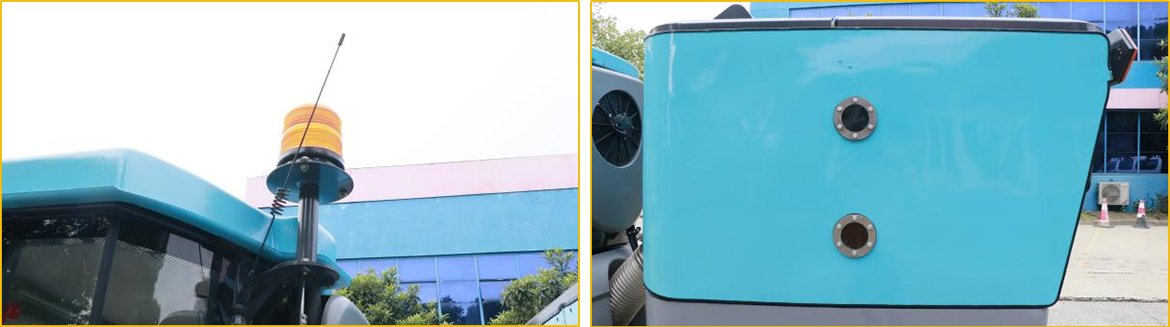

20、车辆警示灯　/　垃圾收集箱





21、车辆警示尾灯（后）　/　收集箱观测窗口









车架：高强度碳钢焊接专用底盘铰接转向车架+酸洗磷化电泳烤漆

动力传动：后置驱动,无极变速系统，配备前进、空挡、倒档

转向：液压助力，铰接转向形式

前桥：高强度车轮连接座配套175R13LT 8层级载重轮胎

后桥：一体式重载全浮后桥

轮胎：钢制轮毂，175R13LT 8层级载重轮胎

油漆：高级汽车专用油漆

★驾驶室：采用专用驾驶室，前挡及后部两侧均采用了全景玻璃结构

★座椅：空气悬浮式减震座椅

后视镜：左右各一手动型外后视镜

开关：启动开关、灯光及雨刮组合开关、前后换向、警示灯开关、一键工作、定速开关、箱体升降开关、扫刷转速调节旋钮

空调：转向包柱集成操控开关，操控方便

方向盘：聚氨酯发泡方向盘，配备方向助力球





※整车高度模块化设计，环卫产品专属造型。

※四向监视器准确监控车辆周边情况，确保安全可靠。

※后视镜采用无盲区设计，提升驾驶安全性。

※前大灯小圆灯分体结构，符合都市审美，便于维修。

※驾驶区人性化操作按钮，宽阔视野，舒适座椅，让司机时刻保持良好状态。

※环卫专属驾驶室，设计美观大方。

※32度大电量，作业时间长。

※电机功率大，动力性强。





城市街道、非机动车道、支道等狭窄道路、公园、广场、步行街、校园等路面清洁作业；





1、整机采用铰接式连接，液压转向，最小转弯半径2.25m，可满足各种狭窄区域作业需求；

2、底盘行驶采用7500W驱动系统，配置175R13LT轮胎，动力强劲，自信应对各种路况；

3、集尘纯吸系统采用7000W大功率电机驱动，所到之处一尘不染，配置1.2m³高位自卸铝合金垃圾箱，避免反复倾倒。

4、集尘系统采用多点降尘控制，有效抑制扬尘造成的二次污染；

5、标配72V/410AH锂电池，满电工作6-8个小时，真正实现一次充电全天无忧；

6、铝合金驾驶室，顶置高亮度大灯及LED循环屏，后置行驶指示灯，除倒车影像外，还配置两侧监控影像，全方位保障架控作业安全性；

7、配置高压冲洗系统，可实现高压降尘、对地冲洗、手持喷枪等作业模式。

8、可选配移动式快速充电桩。

9、车身采用高强度抗冲击钢架结构，驾驶室需要全景门窗，视线良好，材质采用钢化玻璃，防爆；

10、驾驶室配备冷暖一体式空调，倒车影像和行车记录仪；

11、垃圾箱采用铝合金（可定制304#不锈钢）制作，可以实现垃圾高位倾倒，延长作业时间。

12、扫地机为纯电力驱动；电池单组及模组在过放电、过充电、短路、跌落、挤压等情形下，不得出现爆炸、起火现象。

13、扫路机扫盘可分别单独用向左、向右自由伸展，带有自动防撞装置，吸风口可快速拆装，方便维修，具有自我保护功能；

14、扫刷、扫路机转向、箱体举升等功能均由液压系统驱动工作，配置智能脉冲充电机；

15、具备控尘系统，抑制二次扬尘；

16、配备快慢充充电装置，满足电池系统快慢充要求。

17、锂电池系统，自带加热功能，保障在寒冷环境中的续航能力；

18、扫路机配备彩色显示屏，采用CAN总线控制技术，将电控系统、电池系统和智能充电系统集成一体化，通过显示屏实时显示相关参数、作业状态及故障代码；

19、具备智能节能模式，可根据车速情况改变吸力的强弱，提高作业效率；

20、具备定速巡航，可根据驾驶员需求进行设置。

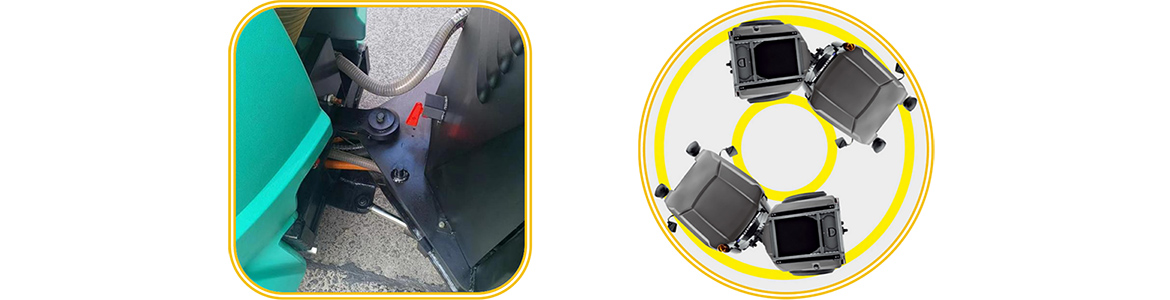

1、铰接转向系统；

车辆采用全液压式独立转向系统。电机直接连接液压泵向油路提供转向动力，根据转向器转动方向和角度，调节供油压力和供应方向，驱动液压油缸运动，油缸推动前桥转向机构实现转向。车辆控制方便、省力、安全。





2、智能化控制系统；

1.驾驶室智能屏集成控制作业模式，界面清晰，操作便捷。

2.一键作业设计，减少操作次数和难度，自动化水平高。 (★技术亮点）

3.支持定速巡航模式，提高作业稳定性，降低司机劳动强度，同时也能降低能源消耗。

4.采用CAN总线控制技术，电控系统、电池系统和智能充电系统集成一体化，通华显示屏实时显示相关参数、作业状态及故障代码。

5.配备四向监控作业时可随时监控车辆周边路况信息，保证作业安全！插入存储卡可记录监控信息备查历史记录等功能。



3、轻量化箱体及车身设计；

1.高强度铝合金箱体，减轻整机重量，节能降耗。

2.优化造型，整机尺寸减小的同时，垃圾箱容积比竞品提高 8.3%。

3.自开启和复位的垃圾箱后门设计，无需人工操作，方便省心。
