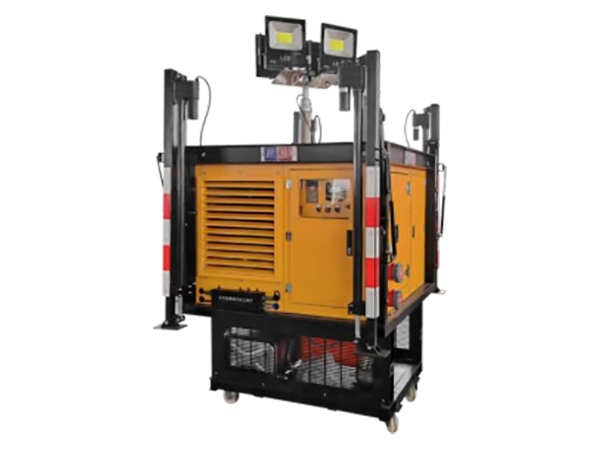

500方移动自卸式（防汛方舱）QX-FC500

产品组成：移动自卸式排水方舱由升降工作灯、发电机组、控制箱、脚轮、机架、油箱、大排量水泵和全自动液压升降装置组成；

▲执行标准：GB/T2820.1-2009、GB/T2820.5-2009、GB/T24674-2009、GB/T12785-2014、GB/T23253-2009。

方舱基本参数

展开尺寸：≤3000*1500*2320mm　　收回尺寸：≤2000* 1500* 1810mm　　▲产品净重量：≤750Kg　　▲连续工作时间：≥10h

发电机组参数

　　配柴油发电机，机组运行稳定，采用三相四线制。具有户外照明功能、发电功能、大排量排水功能等三种 功能自由切换.适用各种不同抢险场景的施工保障。有可视化操作界面，实时监测运行参数，带有一键启停、 远程控制启停功能、运行时间统计功能，当前显示时间、故障报警等保护功能、GPS 定位功能。

▲机组额定功率：≥30kw　　额定电压：380V/230V　　油箱容量：≥50L　　燃油类型：柴油　　启动方式：电启动

水泵参数

水泵类型：永磁同步电机高速轴流泵，通过永磁电机节能一级能耗认证

▲叶轮结构：封闭式叶轮，采用304不锈钢材质，自带电缆线长30 米，电缆线快速插头防护等级：IP67

▲水泵功率：h≥22kw　　▲水泵扬程：≥8m　　▲水泵流量：≥500m³/　　▲通过颗粒物直径：≥18mm　　▲水泵重量：≤35kg　　▲水泵防护等级：≥IP68

控制系统

　　方舱软件排水单元控制系统有获著作权认可的控制软件，采用国际技术规格或性能相当于国内一流品牌的 变频器全程控制，具有多种电气安全规范认证，符合质量认证体系 ISO9001 和 ISO4001 等标准。

AD 系列变频器：XS-01T　　发电机组控制器：HGM4100LT　　工作温度：（-25±55） ℃

升降工作灯参数

▲光源由 4*50WLED 组成，旋转灯杆可 0-360 度调节光束照射角度，可根据现场需要开启其中任意一组光源进行组合照明，也可将灯头 0-90 度范围内调节旋转，实现多角度，大范围照明。（提供检测报告并加盖供应商公章）　▲最大升起高度：≥4.8m 升降时间：30s　　▲无线遥控：60 米范围内可用　　▲光源：在 10m 处光照强度≥385Lx，在 5m 处光照强度≥1000Lx

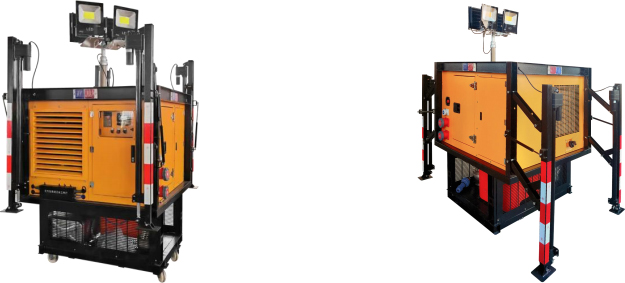

全自动液压升降装置参数

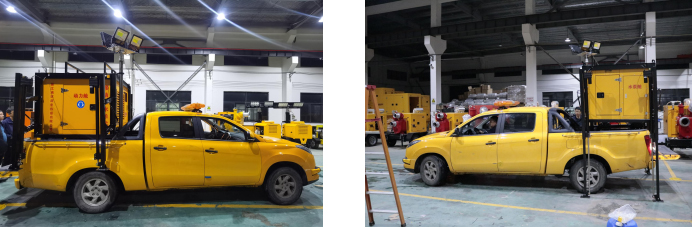

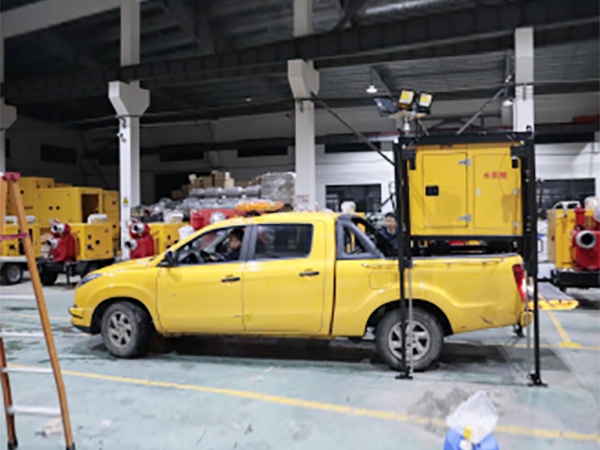

　　4 个支脚采用全自动液压升降，每个液压支腿可单独升降，液压支腿为加粗加厚材质。升起可满足皮卡、轻工货车等各种车辆装载运输，收纳折叠，简单快捷，操作方便。（提供产品各角度细节图片并加盖供应商公章）　　▲升降高度：≥1.1m　　▲液压起升力：≥4*6000N　　运行速度：≥10mm/s

移动装置

　　应装有 2 个可以移动的万向脚轮和 2 个定向脚轮，万向脚轮上应设置有锁紧装置，并支持快速拔插。（提供产品各角度细节图片并加盖供应商公章）。

配套部件

1、不锈钢快速接头、DN200 水带卡箍一个、出水带 40 米；

2、高强度聚胺脂一体成型浮圈1只，满足水泵浮力要求，附属配套远距离多功能救援杆主体材质：超轻碳纤维，展开长度：≥7.2 米，重量：≤3kg ，提供多功能救援杆中国船级社（CCS）出具的检验证书（提供复印件或影印件放投标文件中）。

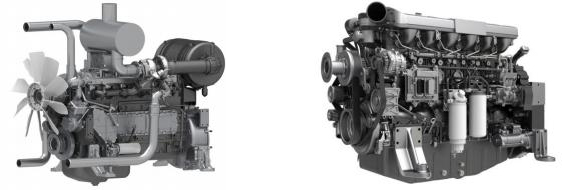

配置动力潍柴品牌：

1、经济性好：使用高效滤清器，大幅延长空滤滤芯维护、更换周期使用三级保姆滤，水和杂质过滤效 率高 99.99%，最大程度延长燃油滤芯更换周期。

2、可靠性高：高强度合金钢曲轴，不仅提高整机可靠性重量轻，也减小发动机震动铸造成型油底壳强 度高，减少震动噪声。

3、完善的售后体系：国内 7500 多家特约维修服务站，国外设有 41个办事处，67 家配件中心库，500 多家特约维修服务中心，服务覆盖 86 个国家。

4、G 型机全系列为电控柴油机： 自主 ECU，可满足客户定制化需求。配合潍柴智慧云平台，可实现监 控发动机运行、远程诊断、数据记录、维护保养及预防性维修提醒、远程锁车等供能燃烧控制更精确，燃 烧效率高。低速扭矩大，经济型更好，全系列满足高原 5000 米海拔正常使用，四缸机 2000 米不掉功率， 六缸机 3000 米不掉功率，配置进气电加热格栅，可满足-35℃低温启动。
