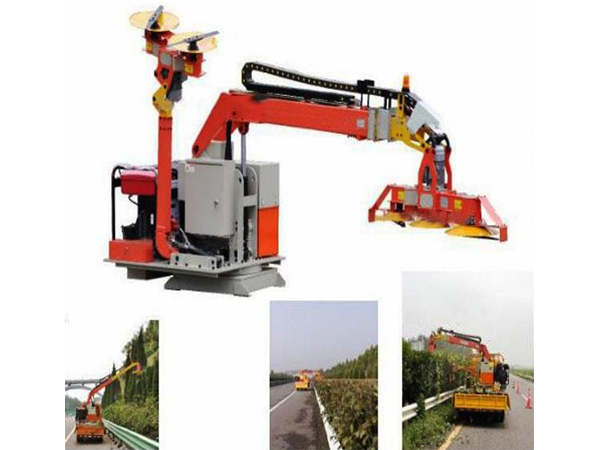

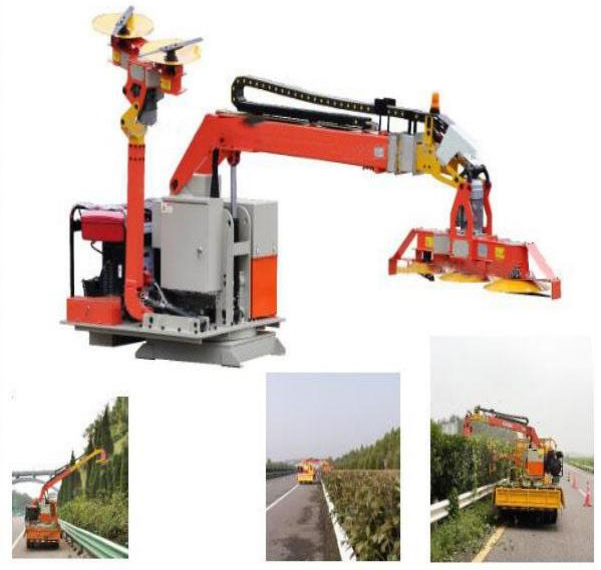

车载式绿篱修剪一体机 QX-5000









主臂

结构形式：三节同步伸缩

最大有效长度：5172mm

最小有效长度：2917mm

伸缩行程：2260mm



副臂

型号：C1299

结构形式：定长翻摆型

有效长度：1299mm



双锯片复合旋转刀架

型号：2*400-1600 型

结构形式：双锯片复合旋转刀架

刀片类型：400mm 钢制木工圆锯片 不得使用金刚石刀头锯

刀片数量：2

主电机功率：2.2KW

刀轴转速：2880rpm

刀架转速：≤100rpm

最大修剪直径：≤100mm

扫描宽度：1600mm



直刀架

型号：3*180 型

结构形式：单电机三轴直列斜置

刀片类型：2*650mm+570mm 直刀或菱形刀

刀片数量：3

主电机功率：3KW

刀轴转速：2880rpm

扫描宽度：1800mm



侧剪刀架

型号：2*126 型

结构形式：单电机二轴直列斜置

刀片类型：2*650mm 直刀或菱形刀

刀片数量：2

主电机功率：2.2KW

刀轴转速：2300rpm

扫描宽度：1260mm



整车参数

最大修剪高度（参考指标）：平剪≥4300mm/立剪≥6000mm 当车厢板高度为 900mm 时

最小修剪高度（参考指标）：平剪-1436mm 同上

主臂最远修剪距离：5725/5625mm 自设备回转中心起

主臂最近修剪距离：1685/ 1785mm 同上

主臂低位安装吊臂最大仰角：+11 °

主臂低位安装吊臂最大俯角：-36 °

主臂高位安装吊臂最大仰角：+36 °

主臂高位安装吊臂最大俯角：-16 °

主刀架摆动角度：≥130 °

副臂俯仰角：+5 °- +85 °

外形尺寸：4636/4220mm*1680mm*2208mm 刀架不同总长度不同

整机重量：1800kg
