车载式双刀架公路绿篱修剪机 QX-5000S

伸缩臂

型号：1830 型

结构型式：三节同步伸缩

最大有效长度：5172mm

最小有效长度：2917mm

伸缩行程：2260mm

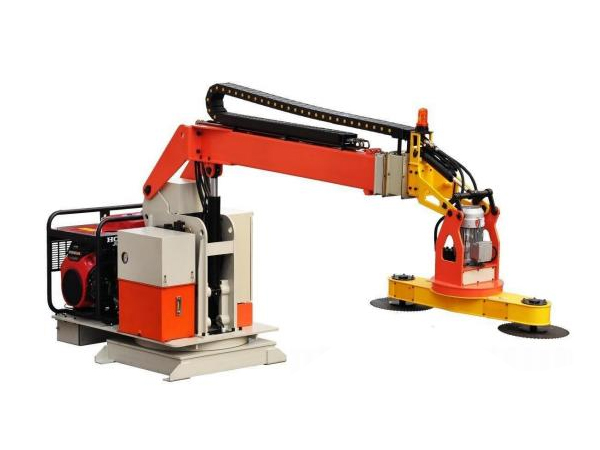

双锯片复合旋转刀架

型号：2*400- 1300 型

结构型式：双锯片复合旋转刀架

刀片类型：400mm 金钢石刀头木工圆锯片

刀片数量：2

主电机功率：2.2kw

刀轴转速：2880rpm

刀架转速：≤100rpm

最大修剪直径：≤100mm

扫描宽度：1300mm

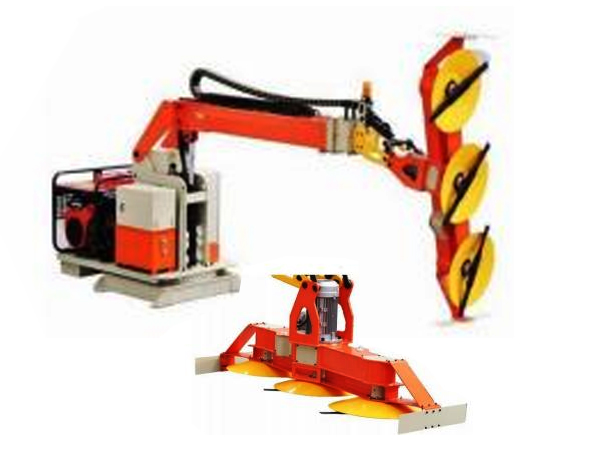

直刀架

型号：3*187 型

结构型式：单电机三轴直列斜置

刀片类型：650mm 直刀或菱形刀

刀片数量：3

主电机功率：3kw

刀轴转速：2880rpm

扫描宽度：1870mm

液压站

型号：ZC130XYY-4 型

冷却方式：自然冷却

电控系统

型号：ZC130XDK 型

型式：单片机集成控制

操控方式：12 路无线遥控+有线控制

整机参数

最大修剪高度(参考指标)：平剪≥3600mm/立剪≥6000mm 当车厢板高度为 900mm 时

最小修剪高度(参考指标)：平剪-1436mm 同上

最远修剪距离：5760/ 5475mm 自设备回转中心起

最近修剪距离：1650/ 1935mm 同上

低位安装吊臂最大仰角：+11 °

低位安装吊臂最大俯角：-36 °

高位安装吊臂最大仰角：+36 °

高位安装吊臂最大俯角：-16 °

刀架摆动角度：≥130 °

外形尺寸：4636/4220mm x 950mm x 1756mm

整机重量：1480kg
